Onödigt ja, men kul att ha. Jag monterade ju elektriska barnlås på min S80 för nåt år sen, se här
Lite till och från så har jag tänkt att montera elektriska barnlås även i XC60:n men det har legat lite på is en tid. Men för en tid sedan fick jag kontakt med Stefan som höll på med samma sak i hans V70 så ville jag vara lite snäll och ge honom några barnlåsmoduler. Det jag inte tänkte på var att det är andra elhissmotorer på P3 2012- vilket får till följd att dessa dörrmoduler jag skickade inte kan initieras i tidigare P3. Efter att vi jagat rätt modul till Stefan så var han snäll att skicka tillbaka mina moduler och då tänkte jag: -”äh vafan!, lika bra att montera dem då”.
Ok så nu är vi här och jag går nu igenom vad som behöver göras:
1. 2 st dörrlås med barnlås. Det finns ett par olika alternativ här beroende på om du har keyless eller inte. Men för att se om ett dörrlås har elektriska barnlås eller inte så måste man titta på ytterkanten på dörrlåset. På vanliga dörrlås är barnlåset manuellt och har en vit ”plupp” man vrider på med nyckelbladet. På elektriska barnlås saknas denna detalj och sköts istället av en motor i låset. Det är därför helt tomt där den vita pluppen ska vara. Sen skiljer sig om man har Keyless eller inte, har man Keyless så sitter det på låset en extra motor för Keylessfunktionen. Man ser på låset om den har Keyless eller inte genom att den extra motorn beläget högst upp på låset och dess elkoppling.
2. Dörrmoduler. Här är det egentligen ganska enkelt. Den ska ha alla stift i modulen helt enkelt.

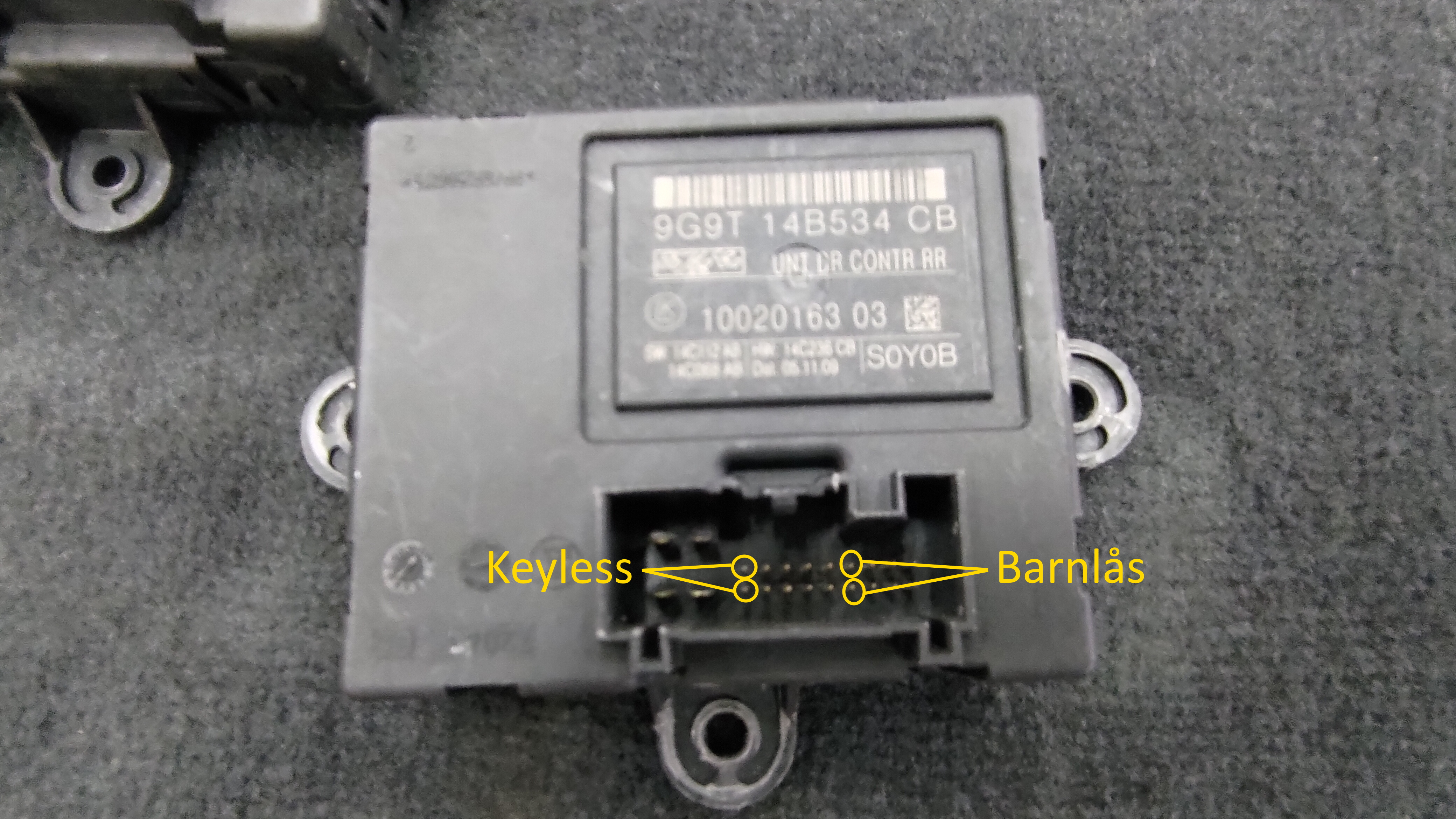

Man kan se på en modul om elektriska barnlås saknas se bild nedan. Om dessa stift saknas så finns inte barnlåsfunktionen. Jag har också ringat in var man ser var keylessfunktionen finns.

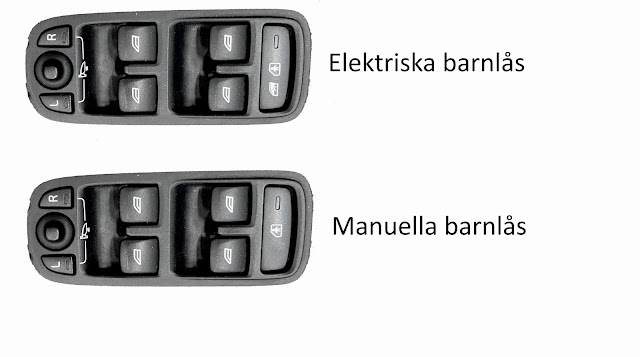

3. Panelen för elhissarna måste ha symbolen för barnlåset, man ser skillnaden på panelen här nedan.
OK! Nu kollar vi in hur vi ska göra.
Börja med att lossa dörrkontakten genom att tryck den blåa haken nedåt. Sen drar man ur själva kontaktstycket rakt ut.

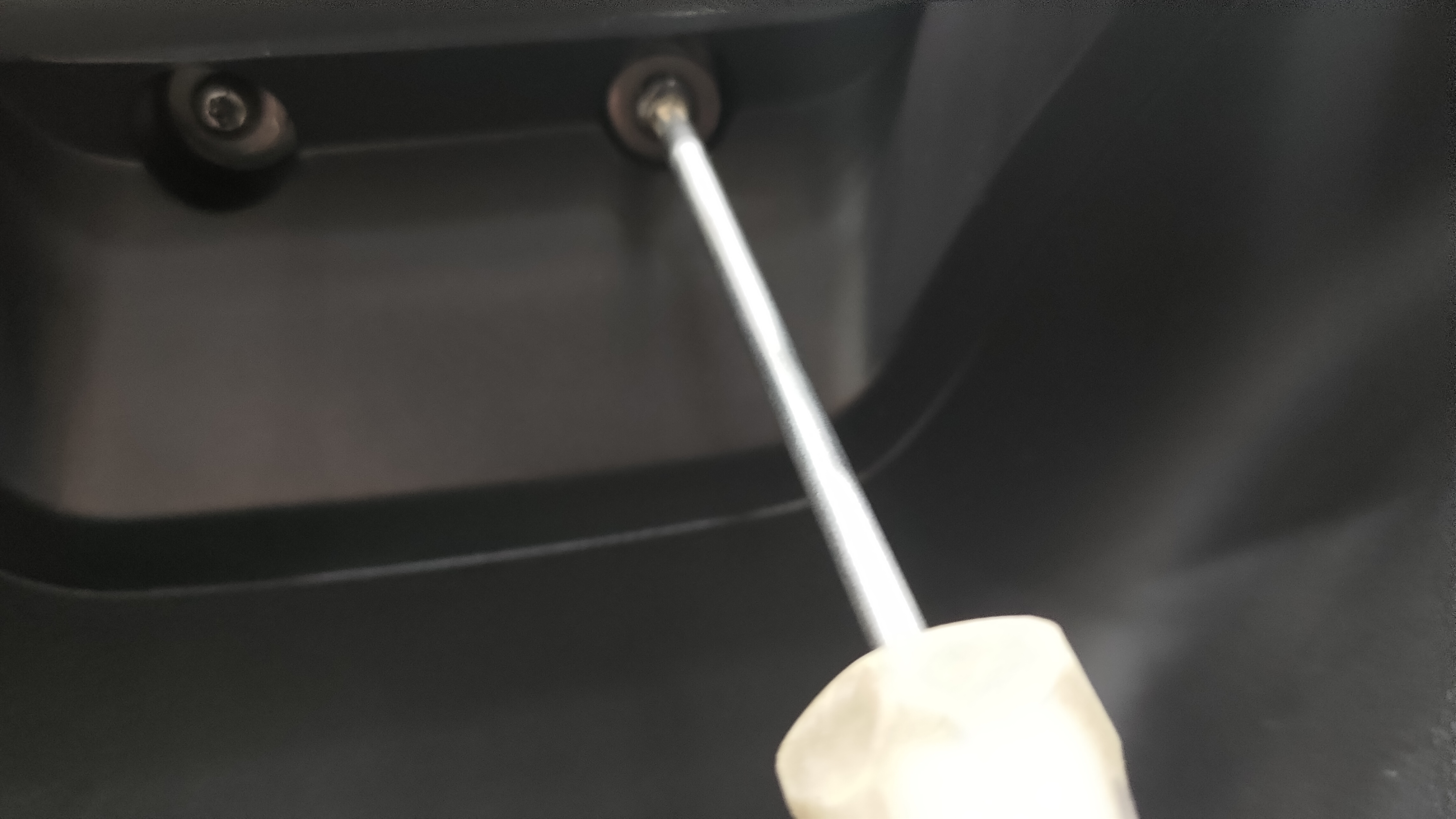

Lossa sedan de 2 torxskruvarna under handtaget på dörrsidan.
Ta sedan bort plastbiten i hörnet på dörren. Använd ett falsben eller nåt hårdplast redskap.
Ta bort dörrsidan genom att ha samma brytmetod som ovan, dörrsidan sitter riktigt hård var inte rädd att använda lite kraft..
Ta sedan av wiren till det inre dörrhantaget genom att sära på hakarna i bild. Lossa sedan elhissknappen samt om du har en diskanthögtalare i dörrsidan, ta loss dess kontakt.
Nu ska vi lossa rutan ifrån den inre hissmekaniken. Detta görs genom att köra ned rutan så du har ca 150 mm kvar från överkant av rutan till nederkant på dörren. Sen tar du bort mittenpluggen och för in en mejsel och trycker på haken som håller rutan på plats. Dra upp rutan i topp med händerna och förankra den med glas tejp eller liknande vidhäftig tejp.
Här ser man tydligare vilken plasthake man måste trycka in för att lossa rutan.
Nu ska vi lossa den inre plasten på dörren. Lossa alla 8 st 7mm skruvarna.
Lossa nu även de 3 stora torxen som håller själva låset mot dörren.
Dörrhandtagets torxskruv T25 sitter innanför plastpluggen skruva ca 3-4 varv på skruven, ta inte bort den. sidoplasthöljet/låskolven på ytterhandtaget lossnar. Därefter drar du ut höljet genom att dra i handtaget en bit. Sen vrider man ut handtaget så torxskruven syns där bakom, så du kan skruva ur den.
Om man har Keyless som jag, så måste vi nu lossa kabelanslutningen till handtaget på insidan av dörren. Vid handtagsmekaniken
Nu är innandömet löst, så lirka ur konsolen ur dörren och lossa dörrkontakten genom att pressa ihop plasthakarna på kontakten så den lossnar från dörren.
Nu är det bänk som gäller och vi ska nu lossa själva låset från dörrkonsolen.
Kontakten till Keyless tas bort samt det stora kontaktstycket på låsenheten.
Plasthållarna för själva dörrlåsets konsol lyft bort och tryck bort haken så lossnar konsolen.
Dörrpinnen vrids ur sitt fäste så tar man bort den helt.
Lyft även på låstes fästpunkter som håller den på plats i konsolen.
Då lossnar låset och du kan hantera det.
Byt nu ut det gamla låset mot det nya låset med elbarnlås.
Montera tillbaka låset i omvänd ordning helt enkelt
Byt nu dörrmodulen mot den som har elektriska barnlås.
Notera antal stift. På bild nedan en modul utan elektriska barnlås med Keyless.
En dörrmodul MED elktriska barnlås och Keyless
Nu kan du montera allt i omvänd ordning att sätta ihop allt i dörren igen.
Nu är det bara forstätta med att ta den andra sidan då.
Nu Ska vi byta elhisspanel med symbol för elektriska barnlås. Då måste vi ta bort dörrsidan på förardörren, det är i princip exakt samma som på bakdörrarna. Det enda är att det är en extra elkontakt till låsknappen och att dörrsidan är större. Plasten för dörrspegeln behövs inte tas loss men underlättar vid återmontering.
När dörrsidan är avlägsnad så lägg den upp och ned på ett brod och lokalisera det vita klipset som håller elhisspanelen på plats. Lossa dess hake och ta bort den. Nu kan du försiktigt peta ur plaststyrningarna i de gula klipsen. då lossna panelen.
Byt nu elhisspanel genom att lossa de 4 st små troxskruvarna.
Montera ihop det igen så ska vi nu konfigurera om Carconfig och aktivera barnlåset på P#029=03. Vi startar om bilen och läster ut bilen i VIDA och ser följande:
Vi gör en initiering av båda bak fönsterna.
Vi provar funktionen och det hela fungerade perfekt.
Conclusion!
Rolig att låsa in de i baksätet. Kul.
Slutligen så måste vi montera ett tätningslock över hålen som blir när vi tagit bort det manuella barnlåsen.Tätningslocket har artnr: 31365270
