 PTC värme is the shit!

Efter att hava monterat ett PTC element i min S80 för ett tag sen och gillar den snabba värmen som kommer nästan direkt, så är detta någont jag även vill ha i XC60:n. Det kan ju vara så att jag missar att starta värmaren en kall dag. 🙂

Jag tycker denna pryl är rätt najs då dieslar inte är snabba att uppnå rätt temperatur utan dieselvärmaren igång en kall vinterdag. Så vi kan ju snabbare få värme med el-värme. Sagt och gjort, bara montera och se glad ut.

En fin Volvo-låda med ett varmt element. Artnr: 31305976

Vi börjar riva ur mittkonsolen(igen och igen). Nu går detta på rutin. När väl mittkonsolen och mattorna samt luftrören som fördelar varm/kalluft till baksätets golv är urtagna så lokaliserar vi vart elementet ska föras in.

Nu tar vi loss kabeln till elementet som är parkerad ovanför locket. Ta sedan bort de 2 torxskruvarna och knäpp loss locket.
För in elementet.

Montera de 16mm2 kablarna på elementet och dra dessa längst kardantunneln.
Det finns en svetsad ”skruv” i golvet som kabeln ska fästas på.
De grova kablarna ska dras igenom gummigenomföringen ca 10 cm och vid klockan 11 i från stora kabelstammens genomföring bakom CEM, Som givetvis måste demonteras ifrån in plats.
Nu drar vi kabeln i kabelkanalen vid kall-zonen i motorummet.
Dra jordkabeln igenom gummigenomföringen på höger sida.

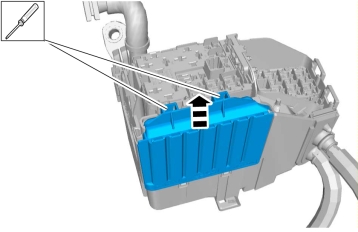

Dra pluskabeln genom kall-zonen och bromsförstärkaren och under batterilådan och upp igenom el-centralen. För att ta loss locket över MIDIFUSE platerna så använd en mejsel och lossa på hakarna den drar du locket rakt upp.

Klamra jordkabeln längs sidan vid expansionskärlet.

Jorda sen i kaross vid jordpunkten.
Dra upp pluskabeln på den tomma platsen längst till höger. Det är den enda plasten som är avsedd för 16mm2 kabel.
Införskaffa en 100 ampere ”midfuse” säkring
Man måste även ha denna avsedda bult och mutter, dessa finns inte att köpa på Volvo utan antingen via en bultgrossist eller på skroten. Jag löste det genom det sistnämnda.
Monterat och klart!
Ja nu är det ju bara montera ihop bilen igen och så ska vi aktivera funktionen i CarConfig, samt funktionskontrollera detta härliga tillval,. Men det tar vi i nästa del som kommer inom kort.

Tags:

Comments

5 svar till ”Montera PTC Värmare i XC60 (del 1)”

  1. Profilbild för Jim engan
    Jim engan

    är väl samma på V70, kom kablarna med den från Volvo? Verkar vara en speciell kontakt

    1. Profilbild för Admin

      Likadant.
      Kablarna och kontaktstycket är fördragen på alla S80/V70/XC60/V60 P3 faktiskt.

      1. Profilbild för Jim engan
        Jim engan

        Är du säker på det? Kunde inte se dom, åtminstone inte på den plats som visas på bilden, skicka mig gärna ett e-post så att vi kan ta det privat 🙂

  2. Profilbild för Jim engan
    Jim engan

    Jag vet inte om du förstår vad jag menar, men plus- och minuskabeln som går till batteriet sitter i alla fall inte på min. Det finns inte heller något artikelnummer på kabelmattan, vad jag kan hitta, men kontaktstycket finns kanske som reservdel 😬🤔

    1. Profilbild för Admin

      Jasså du menar stora manöverkabeln, nej den är så klart inte fördragen. 🙂
      kommunikationskabeln till elementet är fördagen på alla P3, vilket jag trodde du menade.
